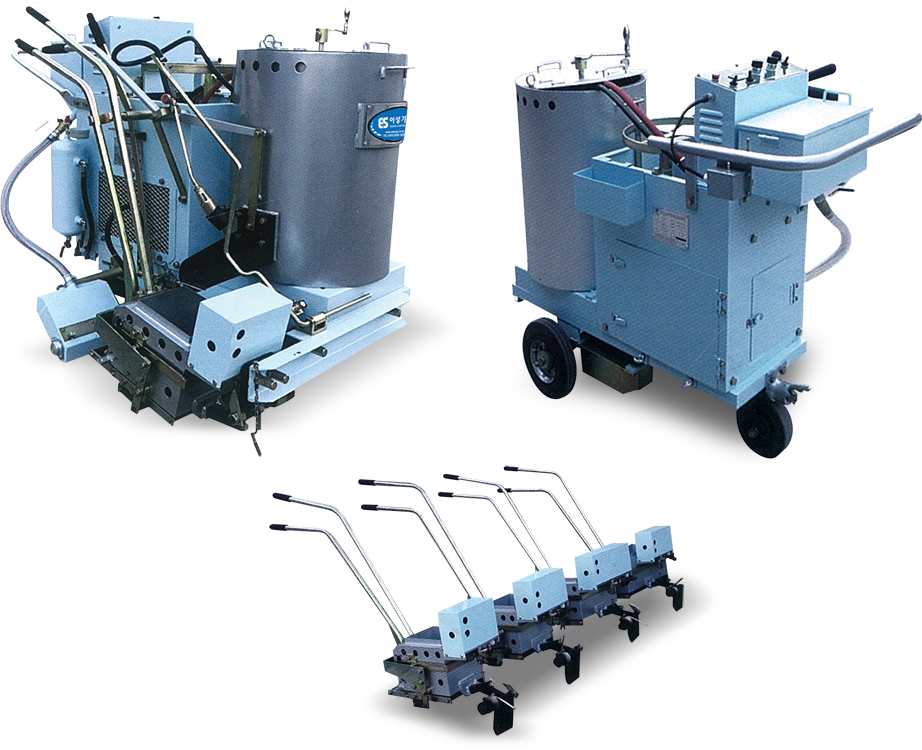

ES CONVEX LINE MARKER 돌출차선 도장기

CONVEX라인 기계는 점자블럭, 고속도로, 도시도로, 터널 및 학교 교차로에서 차량이 속도를 줄여 사고를 줄이기 위해 융착식 돌출차선을 시공할 수 있습니다. 이 제품은 혼다 가솔린엔진과 액화가스엔진을 채택하여 유압식 무단 변속 자동주행 시스템, 마이크로 컴퓨터 제어 프로그램, 감지시스템 및 완벽한 공앖시스템을 채택하여 기본라인과 돌출라인을 한번에 시공할 수 있습니다. 차선과 돌출된 표식의 다양한 규격을 임의로 설정할 수 있어 여러모양의 차선을 시공할 수 있습니다.

돌출차선 도장기

제품특징

용융식(열가소성 수지)의 재료를 전용기계를 이용하여 노면에 접착시키는 방법입니다.
  • 기계만 있으면 시공이 용이합니다. (1일 300㎥) (단, 교차로 등의 단의 경고 유형에 적합
  • 교통 해방까지의 시간이 짧아집니다. 특히 여름철에는 3분 경화합니다.
  • 곡선을 그릴 수 있습니다.

설치 절차 개요

  1. 노면에 그립니다.
  2. 전용 시공 기계에서 기초 재료를 시공합니다.
  3. 기초에 돌출부를 형성합니다. 전용 시공 기계에 의해 돌출부를 형성합니다. 앞의 기초 시공하여 돌기가 원활하게 형성할 수 있습니다.
  4. 돌출차선 시공을 마무리합니다.
    터치 루트는 이처럼 자연스러운 곡선을 그리는 것도 가능하기 때문에 교차로의 곡선에 따라 시공할 수 있습니다. (각 지자체 설치 방법 지침이 다르기 때문에 자치 단체에 따라 특수차선의 모양이 다르게 시공될 수 있습니다.) 재료가 용융형 재료(열가소성 재료)이기 때문에 200도~210도에서 시공할 수 있습니다.

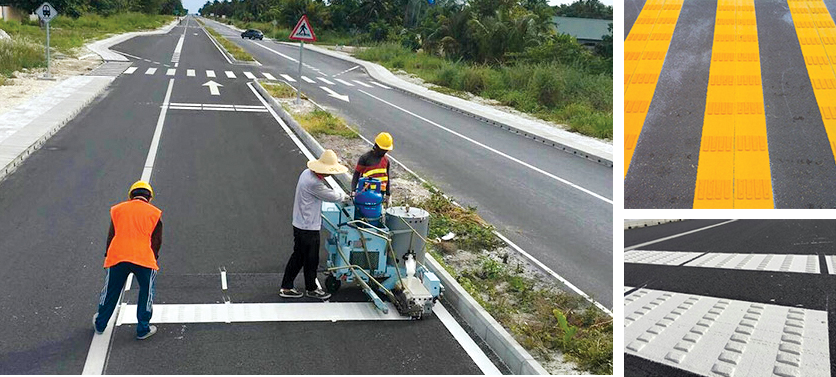

시공사례(횡단보도 예고표시)

시공사례

시공사례(점자블럭)

  • 돌출차선 도장기
  • 돌출차선 도장기
  • 돌출차선 도장기
  • 돌출차선 도장기

시공사례(졸음방지 및 돌출차선)

  • 돌출차선 도장기
  • 돌출차선 도장기
  • 돌출차선 도장기
  • 돌출차선 도장기

Specification

상품명 돌출 차선 도장기
제품모델 ES-ZD200(S)
외형사이즈 1350 x 930 x 1050mm
중량 228kg
드럼통 용량 100kg
반사체 유리알 용량 20kg
프로젝터 롤러
플로어 하드커터
보행구수입 유압 무급변속보행기
제어시스템 마이크로컴퓨터 제어 프로그램
유도시스템 수입 음론센서
동력 5.5HP 혼다 가솔린 엔진
가열방식 석유 액화석유가스 가열 보온
작업기압 0.6MPa
라인타입 점자 및 특수차선
기초 바닥선 두께 1.8mm
볼록 높이 5~10mm
볼록 거리 0~999mm
라인폭 50/200/250/300/400/450/500mm
*
